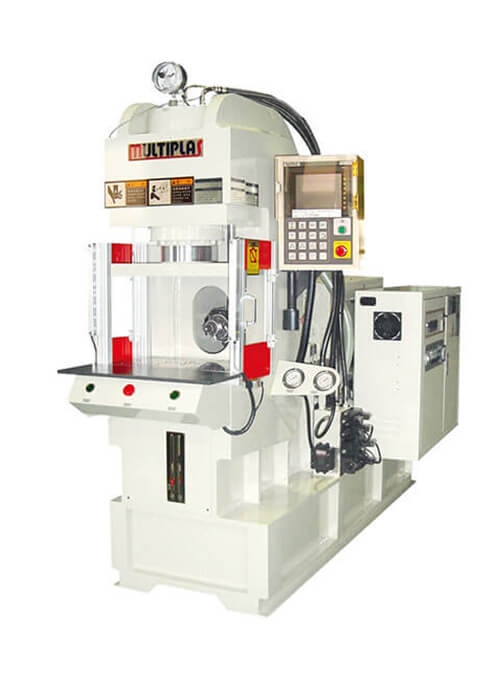

Fixed Bottom Platen-Non-Tiebar Vertical Clamping Injection Molding Machine
Product No : Model-VC
Product Description

Clamping Force : 35 - 200 ton

Injection Capacity : 1 - 20 oz

Main Features :

  • Vertical Clamping.
  • Tie-barless C-frame design facilitates insertion and take-out process.
Inquiry
MODELUNITVC-VC-SD-VC-R-
35T
INJECTION UNIT Screw diameter mm Ø22　　Ø25　　Ø30 Ø22　　Ø25　　Ø30 Ø22　　Ø25　　Ø30
Theoretical injection volume cm3 53　　69　　99 53　　69　　99 53　　69　　99
Injection capacity(PS) g 50　　65　　93 50　　65　　93 50　　65　　93
Injection pressure kg/cm2 2835　　2195　　1524 2835　　2195　　1524 2835　　2195　　1524
Injection rate cm3/s 29　　37　　53 31　　40　　58 31　　40　　58
Plasticizing capacity(PS) kg/h 10　　14　　23 11　　16　　24 11　　16　　24
Screw rotation speed rpm 174 188 188
Heating capacity kW 4 4 4
CLAMPING UNIT Clamping force ton 35 35 35
Minimum mold height mm 175 175 175
Opening storke mm 200 200 200
Maximum daylight mm 375 375 375
Ejector stroke mm 90 100 100
Ejector force ton 2.3 2.3 2.3
OTHERS Electric power hp(kW) 7.5/5.6 10/7.5 10/7.5
Oil tank capacity l 140 160 160
Cooling water capacity l/hr 1200 1600 1600
Slide table stroke mm - 480 -
Rotary table diameter mm - - 730
Machine dimensions(LxWxH) m 2.6x1.0x1.95 2.7x1.9x2.0 2.9x1.1x2.1
Machine weight ton 2.3 - -
MODELUNITVC-VC-SD-VC-R-
55T
INJECTION UNIT Screw diameter mm Ø28　　Ø30　　Ø35 Ø28　　Ø30　　Ø35 Ø28　　Ø30　　Ø35
Theoretical injection volume cm3 86　　99　　135 86　　99　　135 86　　99　　135
Injection capacity(PS) g 81　　93　　127 81　　93　　127 81　　93　　127
Injection pressure kg/cm2 2500　　2178　　1600 2500　　2178　　1600 2500　　2178　　1600
Injection rate cm3/s 44　　50　　68 56　　65　　88 56　　65　　88
Plasticizing capacity(PS) kg/h 21　　24　　35 27　　31　　45 27　　31　　45
Screw rotation speed rpm 187 240 240
Heating capacity kW 5.5 5.5 5.5
CLAMPING UNIT Clamping force ton 55 55 55
Minimum mold height mm 175 175 175
Opening storke mm 200 200 200
Maximum daylight mm 375 375 375
Ejector stroke mm 90 100 100
Ejector force ton 2.3 2.3 2.3
OTHERS Electric power hp(kW) 10/7.5 15/11.2 15/11.2
Oil tank capacity l 140 190 210
Cooling water capacity l/hr 1500 2300 2300
Slide table stroke mm - 520 -
Rotary table diameter mm - - 850
Machine dimensions(LxWxH) m 2.7x1.05x1.95 2.9x2.0x2.0 3.0x1.2x2.1
Machine weight ton 2.9 3.3 -
MODELUNITVC-VC-SD-VC-R-
85T
INJECTION UNIT Screw diameter mm Ø32　　Ø35　　Ø40 Ø32　　Ø35　　Ø40 Ø32　　Ø35　　Ø40
Theoretical injection volume cm3 129　　154　　201 129　　154　　201 129　　154　　201
Injection capacity(PS) g 121　　145　　189 121　　145　　189 121　　145　　189
Injection pressure kg/cm2 2933　　2451　　1877 2933　　2451　　1877 2933　　2451　　1877
Injection rate cm3/s 59　　71　　92 59　　71　　92 59　　71　　92
Plasticizing capacity(PS) kg/h 41　　49　　67 41　　49　　67 41　　49　　67
Screw rotation speed rpm 247 247 247
Heating capacity kW 7.5 7.5 7.5
CLAMPING UNIT Clamping force ton 85 85 85
Minimum mold height mm 195 195 195
Opening storke mm 250 250 250
Maximum daylight mm 445 445 445
Ejector stroke mm 90 100 100
Ejector force ton 2.3 2.3 2.3
OTHERS Electric power hp(kW) 15/11.2 20/14.9 20/14.9
Oil tank capacity l 275 275 285
Cooling water capacity l/hr 2400 2700 2700
Slide table stroke mm - 560 -
Rotary table diameter mm - - 980
Machine dimensions(LxWxH) m 3.1x1.4x2.2 3.45x2.25x2.25 3.6x1.4x2.2
Machine weight ton 4.9 - -
