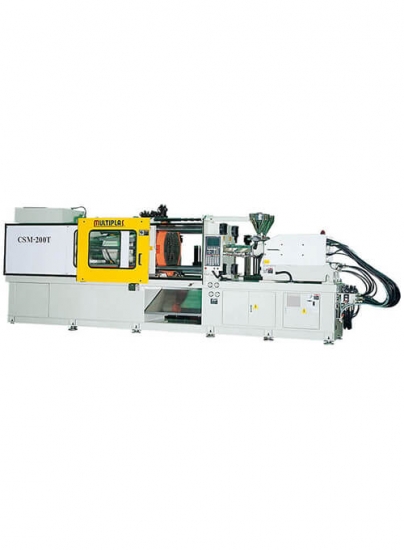

多色料卧式注塑机
产品型号 : CSM-Series
产品描述

锁模力：120 - 550 ton

射出重量：0.5 - 50 oz

特性：

  • 采用单汽缸直液压夹模系统，让机台的作业平衡度更加优秀。
  • 配备双独立射出头极致生产时的便利度。
  • 可调节核心转向设计达成机台应用的最大灵活性。

选购特殊功能：可选配其它射出元件来满足不同颜色或成份的生产需求。

询价

点选射出装置选项序号(I & II)中的类型(A~H)检视对应之规格。

型号 (锁模力)单位CSM-120TCSM-150TCSM-200T
射出装置选项序号IIIIIIIII
A, BA, BA, B, CA, B, CB, C, DB, C, D
关模装置 锁模力 ton 120 150 200
最小模厚 mm 180 200 220
开模行程 mm 460 580 700
最大开距 mm 640 480 920
柱内间距(H x V) mm 410x410 460x460 520x520
模板尺寸 (H x V) mm 590x590 690x690 770x770
转盘行程 mm Ø530 Ø610 Ø700
顶针行程 mm 120 150 150
顶出力 ton 4.9 4.9 5.8
其它 电动马力 hp (kW) 25(18.7) 30(22.5) 40(30)
油箱容量 l 290 400 540
机械尺寸 (L x W x H) m 4.4x1.2x1.9 5.0x1.3x2.1 5.5x1.4x2.1
机械重量 ton 5.7 7.8 10.5
射出装置选项单位ABCD
射出装置 螺杆直径 mm Ø18 Ø22 Ø25 Ø22 Ø25 Ø30 Ø25 Ø30 Ø35 Ø30 Ø35 Ø40
理论射出容量 cm3 25 38 49 45 58 84 68 98 134 113 154 201
射出重量 (PS) g 23 35 45 41 52 76 62 89 122 103 140 183
射出压力 kg/cm2 3038 2033 1575 2612 2033 1404 2800 1944 1428 2800 2057 1574
射出速率 cm3/S 36 54 70 42 55 79 56 81 110 78 106 138
可塑化能力 (PS) kg/h 14 23 32 15 21 33 23 35 54 32 49 69
螺杆转速 rpm 10-375 10-253 10-270 10-249
电热容量 kW 3 3.5 5.1 6.9
需求压力 hp (kW) 10(7.5) 10(7.5) 15(11.2) 20(15)

点选射出装置选项序号(I & II)中的类型(A~H)检视对应之规格。

型号 (锁模力)单位CSM-250TCSM-300TCSM-430T
射出装置选项序号IIIIIIIII
B, C, D, EB, C, D, EC, D, E, FC, D, E, FD, E, F, GD, E, F, G
关模装置 锁模力 ton 250 300 430
最小模厚 mm 220 260 280
开模行程 mm 780 850 950
最大开距 mm 1000 1110 1230
柱内间距(H x V) mm 560x560 650x650 750x750
模板尺寸 (H x V) mm 840x840 970x970 1090x1090
转盘行程 mm Ø700 Ø880 Ø1020
顶针行程 mm 150 180 200
顶出力 ton 5.8 7.7 12.5
其它 电动马力 hp (kW) 40(30) 60(45) 80(60)
油箱容量 l 540 820 930
机械尺寸 (L x W x H) m 5.5x1.4x2.1 6.3x1.6x2.4 7.1x1.7x2.6
机械重量 ton 10.5 14.5 18.8
射出装置选项单位BCDEFG
射出装置 螺杆直径 mm Ø22 Ø25 Ø30 Ø25 Ø30 Ø35 Ø30 Ø35 Ø40 Ø35 Ø40 Ø45 Ø40 Ø45 Ø50 Ø45 Ø50 Ø55
理论射出容量 cm3 45 58 84 68 98 134 113 154 201 173 226 286 276 350 432 350 432 522
射出重量 (PS) g 41 52 76 62 89 122 103 140 183 157 205 260 262 332 410 332 410 496
射出压力 kg/cm2 2612 2033 1404 2800 1944 1428 2800 2057 1574 2063 1993 1574 2460 1944 1575 2497 2023 1672
射出速率 cm3/S 42 55 79 56 81 110 78 106 138 98 128 162 128 162 200 182 226 273
可塑化能力 (PS) kg/h 15 21 33 23 35 54 32 49 69 43 60 83 50 69 92 75 100 128
螺杆转速 rpm 10-253 10-270 10-249 10-218 10-180 10-195
电热容量 kW 3.5 5.1 6.9 7.5 8.1 11
需求压力 hp (kW) 10(7.5) 15(11.2) 20(15) 25 (18.7) 30(22.5) 40(30)

点选射出装置选项序号(I & II)中的类型(A~H)检视对应之规格。

型号 (锁模力)单位CSM-550T
射出装置选项序号III
E, F, G, HE, F, G, H
关模装置 锁模力 ton 550
最小模厚 mm 350
开模行程 mm 1050
最大开距 mm 1400
柱内间距(H x V) mm 850x850
模板尺寸 (H x V) mm 1240x1240
转盘行程 mm Ø1120
顶针行程 mm 200
顶出力 ton 12.5
其它 电动马力 hp (kW) 100(75)
油箱容量 l 1140
机械尺寸 (L x W x H) m 7.8x1.9x2.8
机械重量 ton 25
射出装置选项单位EFGH
射出装置 螺杆直径 mm Ø35 Ø40 Ø45 Ø40 Ø45 Ø50 Ø45 Ø50 Ø55 Ø50 Ø55 Ø60
理论射出容量 cm3 173 226 286 276 350 432 350 432 522 471 570 678
射出重量 (PS) g 157 205 260 262 332 410 332 410 496 447 541 644
射出压力 kg/cm2 2063 1993 1574 2460 1944 1575 2497 2023 1672 2527 2088 1754
射出速率 cm3/S 98 128 162 128 162 200 182 226 273 203 246 292
可塑化能力 (PS) kg/h 43 60 83 50 69 92 75 100 128 90 115 144
螺杆转速 rpm 10-218 10-180 10-195 10-176
电热容量 kW 7.5 8.1 11 13
需求压力 hp (kW) 25 (18.7) 30(22.5) 40(30) 50(37.5)
