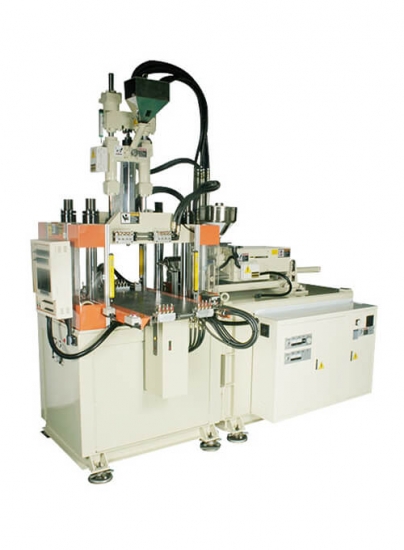

多色料立式注塑機
產品型號 : Model-V4H-S(SD)-2C
產品描述

鎖模力：10 - 500 ton

射出重量：0.5 - 50 oz

特性：

  • 直立合模，橫立射出。
  • 結構簡單，佔地面積少，方便取模。
  • 適用多用途注塑成形，尤其具備優異嵌件成形能力。

選購特殊功能：採用全閉環迴路的高速射出裝置選項。

詢價

點選射出裝置選項選項序號(I & II)中的類型(A~H)檢視對應之規格。

型號 (鎖模力)單位V4-R-80T-2CV4-R-120T-2CV4-R-170T-2C
射出裝置選項序號IIIIIIIII
AAA, BA, BA, B, CA, B, C
關模裝置 鎖模力 ton 80(40X2) 120(60X2) 170(85X2)
最小模厚 mm 250~330 250~330 260~360
開模行程 mm 250 280 350
最大開距 mm 500~580 530~610 610~710
成品頂出距離 mm 100 100 130
頂出力 ton 2.7 2.7 5.4
轉盤直徑 mm Ø880 Ø1000 1200
冷卻水容量 l/h 3100 3600 6000
其它 電動馬力 hp (kW) 20/14.9 25/18.7 40/29.8
油箱容量 l 310 360 680
機械尺寸 (L x W x H) m 2.25x1.85x3.4 2.3x2.15x3.45 2.7x2.3x4.1
機械重量 ton 4.6 8 12.2
射出裝置選項單位ABC
射出裝置 螺桿直徑 mm Ø20　　Ø22 Ø22 Ø25 Ø28 Ø25 Ø28 Ø32
理論射出容量 cm3 31　　38 49 59 74 69 86 113
射出重量 (PS) g 30　　36 43 55 69 65 81 106
射出壓力 kg/cm2 2013　　1663 2531 1960 1563 2330 1857 1422
射出速率 cm3/S 32　　39 36 47 58 49 62 81
可塑化能力 (PS) kg/h 7　　9 11 15 20 15 21 29
螺桿轉速 rpm 164 186 187
電熱容量 kW 2.7 3.3 3.9

點選射出裝置選項選項序號(I & II)中的類型(A~H)檢視對應之規格。

型號 (鎖模力)單位V4-R-200T-2CV4-R-240T-2CV4-R-320T-2C
射出裝置選項序號IIIIIIIII
B, C, D, EB, C, D, EC, D, E, FC, D, E, FD, E, F, GD, E, F, G
關模裝置 鎖模力 ton 200(100x2) 240(120x2) 320(160x2)
最小模厚 mm 280-380 300-400 350-450
開模行程 mm 350 400 400
最大開距 mm 630-730 700-800 750-850
成品頂出距離 mm 130 150 150
頂出力 ton 5.4 5.4 5.4
轉盤直徑 mm Ø1200 Ø1350 Ø1500
冷卻水容量 l/h 6800 8400 10000
其它 電動馬力 hp (kW) 50/37.3 60/44.8 70/52.2
油箱容量 l 680 880 1400
機械尺寸 (L x W x H) m 2.7x2.3x4.1 3.35x2.55x5.05 3.35x2.7x5.35
機械重量 ton 12.5 14.5 21
射出裝置選項單位BCDEFG
射出裝置 螺桿直徑 mm Ø22 Ø25 Ø28 Ø25 Ø28 Ø32 Ø32 Ø36 Ø40 Ø36 Ø40 Ø45 Ø45 Ø50 Ø55 Ø50 Ø55 Ø60
理論射出容量 cm3 49 59 74 69 86 113 113 143 176 163 201 254 318 393 475 432 523 622
射出重量 (PS) g 43 55 69 65 81 106 106 134 165 153 189 239 299 369 447 406 491 585
射出壓力 kg/cm2 2531 1960 1563 2330 1857 1422 2331 1842 1492 1993 1614 1276 1825 1478 1222 1803 1490 1252
射出速率 cm3/S 36 47 58 49 62 81 71 90 111 10 132 167 144 178 215 180 218 259
可塑化能力 (PS) kg/h 11 15 20 15 21 29 44 58 73 66 84 101 106 133 155 116 135 161
螺桿轉速 rpm 186 187 269 289 268 220
電熱容量 kW 3.3 3.9 5.3 6.5 8.3 8.3

點選射出裝置選項選項序號(I & II)中的類型(A~H)檢視對應之規格。

型號 (鎖模力)單位V4-R-500T-2CV4-R-700T-2C
射出裝置選項序號IIIIII
E, F, G, HE, F, G, HF, G, HF, G, H
關模裝置 鎖模力 ton 500(250x2) 700(350x2)
最小模厚 mm 350-500 350-500
開模行程 mm 500 500
最大開距 mm 850-1000 850-1000
成品頂出距離 mm 200 200
頂出力 ton 6.2 7.0
轉盤直徑 mm Ø1800 Ø2000
冷卻水容量 l/h 14400 13000
其它 電動馬力 hp (kW) 100/74.6 100/74.6
油箱容量 l 2200 2300
機械尺寸 (L x W x H) m 4.4x3.05x6.0 4.5x3.3x6.1
機械重量 ton 29 40
射出裝置選項單位EFGH
射出裝置 螺桿直徑 mm Ø36 Ø40 Ø45 Ø45 Ø50 Ø55 Ø50 Ø55 Ø60 Ø55 Ø60 Ø65
理論射出容量 cm3 163 201 254 318 393 475 432 523 622 594 707 830
射出重量 (PS) g 153 189 239 299 369 447 406 491 585 558 664 780
射出壓力 kg/cm2 1993 1614 1276 1825 1478 1222 1803 1490 1252 1928 1620 1380
射出速率 cm3/S 10 132 167 144 178 215 180 218 259 222 264 310
可塑化能力 (PS) kg/h 66 84 101 106 133 155 116 135 161 143 171 201
螺桿轉速 rpm 289 268 220 220
電熱容量 kW 6.5 8.3 8.3 9.3
